一、概述

1、通用的安裝動作臂距皮帶邊緣大約80到150MM。通常安裝在皮帶兩側距離頭部或尾部滾筒0.3到2米的地方。皮帶跑偏后，迫使動作臂偏離，觸動SPDT報警微動開關。如果繼續離到停機角度，觸動另一組觸點，輸送機就會保護性停機。

2、通用的安裝設計可使防偏開關隨意安裝在輸送機縱梁頂部或底部。

3、堅固的鑄鋁外殼，防護標準IP65，特殊的環境可選特殊的表面處理。

4、動作桿軸承額定轉速5000轉/分，適用于皮帶速率小于6.35米/秒。

5、動作桿法向角度調節范圍為22.5。

6、法向夾角為10.時報警觸點動作，法向夾角為30。時停機觸點動作。

7、pk系列兩種跑偏開關的工作性能原理相同，都具有兩種動作功能，一級動作用于報警，二級動作用于自動停機。

二、用途

該裝置用于常規皮帶輸送機；地下、索道支撐皮帶輸送機；輪船裝卸系統；堆垛/取料輸送機；傾斜和梭式輸送機；起重機、挖掘機、起重臂限位；裙邊給料機/輸送機；重型開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。

三、技術參數

開關觸點的額定值：2個SPDT（單刀雙擲）

開關：16A/250V/AC二常開二常閉自清潔觸點，供報警；停機用。

法向報警角度：在偏離垂直方向22.5度可調

導線開孔：3/4”-14NPT。雙導線孔設計。

通訊接口：RS-485地址編碼終端器（用戶選配）

通訊距離：雙絞線1.2公里，光纜50公里

外殼：鑄鋁防風雨外殼
            防護等級：IP65

作用力：5磅

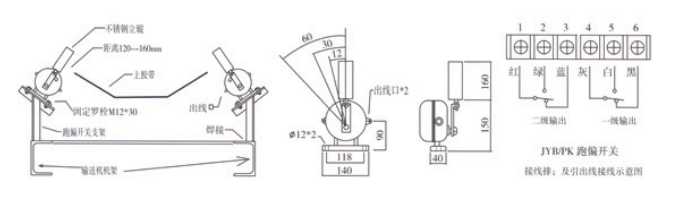

四、安裝與接線圖
